不鏽鋼調節閥

氣動V型調節球閥

ZSHV-16P 氣動V型調節球閥由氣動活塞式執行機構和V型球閥組成，是一種由V型切口球麵閥板在小開度範圍內貼著密封麵旋轉而控製流休的角行程調節閥。產品廣泛應用於石油，電力，化工，冶金，造紙，輕紡，醫藥，食品，輕工等行業。

V型氣動調節閥活塞式V型調節閥 ZSHV調節閥

產品介紹

ZSHV 氣動V型調節球閥概述：

ZSHV-16P 氣動V型調節球閥由氣動活塞式執行機構和V型球閥組成，是一種由V型切口球麵閥板在小開度範圍內貼著密封麵旋轉而控製流休的角行程調節閥。

V型切口球麵板在增大調節比的同時，在截流時對密封環還有剪切作用，因此適用於要求大調節比的控製係統，以及對含纖維質流體，料漿類流體的控製。產品廣泛應用於石油，電力，化工，冶金，造紙，輕紡，醫藥，食品，輕工等行業。

ZSHV 氣動V型調節球閥主要技術能數和性能：

1.閥體

型式	直通鑄造球型閥
公稱通徑	25~400mm
公稱壓力	PN1.6，4.0，6.4MPa
法蘭型式	對夾式，法蘭式（法蘭標準：JB/T79.1-94，79.2-94等）
材料	鑄鋼（ZG230-450 )，鑄不鏽鋼（ZG1Cr18Ni9Ti， ZG1Cr18Ni12Mo2Ti）等
上 閥蓋	與閥體成一整體 -45－+400℃
壓蓋型式	螺栓壓緊式
填料	V型聚四氟乙烯填料，含浸聚四氟乙烯石棉填料，石棉紡織填料，石墨填料

2.閥內組件

閥芯型式	帶V型切口的部分球型閥芯
流量特性	近似等百分比
材 料	鑄不鏽鋼（ZG1Cr18Ni9Ti， ZG1Cr18Ni12Mo2Ti）
額定行程	全開90

3.執行機構

型 式	DA，SR，RA，RAS單作用，雙作用活塞式執行機構
供氣壓力	400~700KPa
氣源接口	G1/4"，G1/8"，G3/8"，G1/2"
環境溫度	-30~+70℃

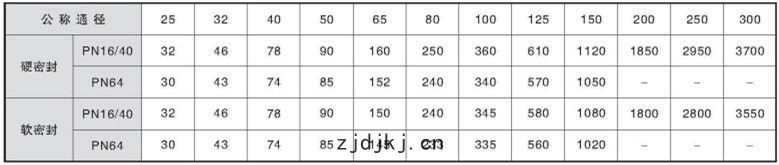

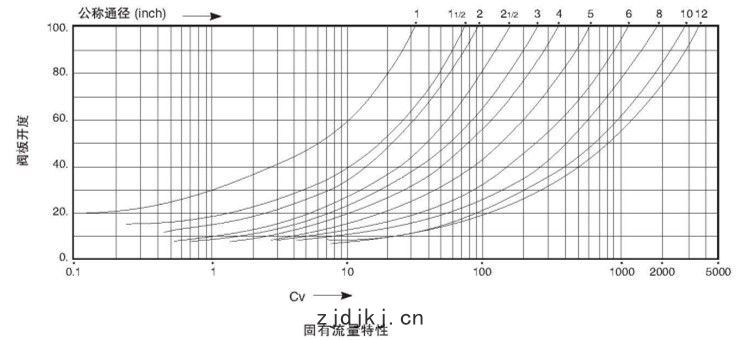

6.額定流量係數
