不鏽鋼切斷閥
鏽鋼燃氣緊急切斷閥.jpg)
不鏽鋼電磁式燃氣切斷閥
ZCRB-16P 不鏽鋼電磁式燃氣切斷閥與可燃氣體泄漏監測儀器相連接。當儀器檢測到可燃氣體泄漏時，自動快速關閉主供氣體閥門,切斷燃氣的供給，及時製止惡性事故的發生。
一，不鏽鋼電磁式燃氣切斷閥--概述：
ZCRB-16P 不鏽鋼電磁式燃氣切斷閥是一種新型的燃氣管道工程的安全配套裝置,主要應用於以下場合:

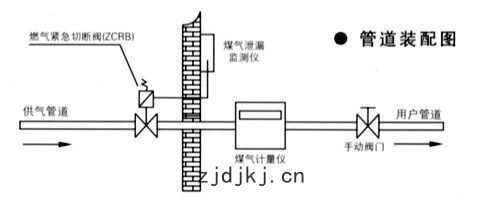

1.不鏽鋼電磁式燃氣切斷閥與可燃氣體泄漏監測儀器相連接。當儀器檢測到可燃氣體泄漏時，自動快速關閉主供氣體閥門,切斷燃氣的供給，及時製止惡性事故的發生。
2.與熱力設備的極限溫度(或壓力)安全控製器相連接。當設備內檢測點的溫度或壓力超過設定的極限數值時，自動快速關閉供氣閥門，停止燃料的供給。
3.與高層建築的中央消防報警係統相連接。當大廈發生火情時，自動切斷大廈內的燃氣供應，防止煤氣爆炸的發生。
4.在城市或工廠的燃氣供應管網內設置BZCK燃氣緊急切斷閥，可在中央控製室內集中控製，遠距離遙控，緊急關閉事故現場的管綫供氣。
本係列產品具有極佳的技術性能，低負荷損失和高可可靠性。適用於煤氣，天燃氣及液化石油氣等可燃氣體，廣泛應用於供氣管網係統，燃氣熱能工廠車間，燃氣鍋爐房及住宅居所的安全設施。
二，不鏽鋼電磁式燃氣切斷閥功能及工作原理：
ZCRB-16P 不鏽鋼電磁式燃氣切斷閥是常開型脈衝觸發式型電磁閥，具有事故自鎖及手動復位功能。
1，閥門在日常工作中處於常開狀態，電磁閥綫圈處於斷電狀態，不消耗電能。
2，當事故發生時，閥門綫圈瞬時通電，觸發閥門快速關閉，並進入自鎖狀態。此時即使撤去電源，閥門仍處於自鎖關閉狀態，不會重新自動打開。
3，本閥采用先導式閥瓣，開啟輕鬆，即使壓力達到6bar開啟也十分輕鬆，口徑大於DN125，采用杠杆手柄，使本閥達到目的開關省力，快速。
4，當工作人員處理完事故，人工重新開啟閥門，才會恢復供氣。
根據客戶要求也可提供斷電關閉的常閉型緊急切斷閥。
三，不鏽鋼電磁式燃氣切斷閥--技術參數:
1，適用於煤氣，天然氣及液化石油氣。
2，閥門規格：螺紋連接 G1/2“，G3/4”，G1“；法蘭連接 DN25～350
3，工作壓力：0.5bar～6bar
4，電氣防護等級：CEI IP65/IP67
5，防爆等級：Eexm Ⅱ T4/ Eexm Ⅱ T5
6，工作電壓及電功率：交流 AC220V，50Hz/14V；直流 DC12V/8.5W，DC24V/8.5W
7，操作係數：不間斷輸出或脈衝型
8，電氣連接：插件（不分正負極）
9，綫圈功率:≤DN100,20℃時交流 AC220V,50Hz/24VA直流 DC24V,/24W 綫圈型號:MF-1(2≥DN100,20℃時交流 AC220V,50Hz/90VA直流 DC24V,/85W 綫圈型號:ZCLF-1(2)
10，工作環境溫度：-15～60℃
11，密封材料：NBR橡膠
12，閥體材質：黃銅，不鏽鋼，碳鋼
13，閥門關閉時間：少於1秒
四，不鏽鋼電磁式燃氣切斷閥手動復位操作過程
當閥門被切斷，管道漏氣故障排除後，工作人員需要手動復位時，用力向上提拉 手動復位杆，聽到“咔”的一聲，說明閥門完全被打開。此時，即使鬆開手，也不會被切斷。（除非再給閥門綫圈通電）。
注：手動復位必須在電磁閥綫圈斷電時操作。
五，不鏽鋼電磁式燃氣切斷閥--性能規範：
壓力等級 | 常溫試驗壓力 | |||
殼體 | 密封 | 低氣壓密封 | ||
公稱壓力(MPa) | 1.6 | 2.4 | 1.76 | 0.6 |
2.5 | 3.75 | 2.75 | 0.6 | |
4.0 | 6.0 | 4.4 | 0.6 | |
適用溫度 | -15~60℃ | |||
六，不鏽鋼電磁式燃氣切斷閥--主要零件材料：
零 件 名 稱 | 材 料 | |
“-1絲扣“ | DN25-DN350（法蘭） | |
閥體 | 黃銅 | 碳鋼（不鏽鋼） |
自鎖體 | 黃銅（鋁合金） | |
閥杆 | 不鏽鋼 | 不鏽鋼 |
密封川 | NBR橡膠 | |
七，不鏽鋼電磁式燃氣切斷閥--規格及安裝尺寸表：
規格(DN) | L | ≈H | D | D1 | D2 | Z-¤d | 備注 |
1/2"(DN15) | 68 | 120 | 絲扣 | ||||
3/4"(DN20) | 72 | 128 | |||||
1"(DN25) | 100 | 160 | |||||
25 | 160 | 180 | 115 | 85 | 65 | 4-¤14 | 法蘭連接 |
32 | 180 | 200 | 135 | 100 | 78 | 4-¤18 | |
40 | 200 | 200 | 145 | 110 | 85 | 4-¤18 | |
50 | 230 | 220 | 160 | 125 | 100 | 4-¤18 | |
65 | 290 | 255 | 180 | 145 | 120 | 4-¤18 | |
80 | 310 | 320 | 195 | 160 | 135 | 8-¤18 | |
100 | 350 | 380 | 215 | 180 | 155 | 8-¤18 | |
125 | 400 | 405 | 245 | 210 | 185 | 8-¤23 | |
150 | 480 | 458 | 280 | 240 | 210 | 8-¤23 | |
200 | 600 | 530 | 335 | 295 | 265 | 8-¤23 | |
250 | 650 | 600 | 390 | 350 | 320 | 12-¤23 | |
300 | 750 | 650 | 440 | 400 | 368 | 12-¤23 | |
350 | 850 | 750 | 500 | 460 | 428 | 12-¤23 |
