不鏽鋼截止閥
式不鏽鋼保溫截止閥.jpg)
直流式不鏽鋼保溫截止閥
BJ45W-16P 直流式不鏽鋼保溫截止閥的保溫夾套焊裝於閥門的兩法蘭之間，特別適用於化工，化肥行業的管路上，夾套內涵入蒸汽能防止介質結晶。直流式保溫截止閥廣泛應用於石油，化工，冶金，製藥等各類係統中，以輸送常溫下會凝固的高粘度介質。
BJ45W直流式不鏽鋼保溫截止閥產品概述：
BJ45W-16P 直流式不鏽鋼保溫截止閥的保溫夾套焊裝於閥門的兩法蘭之間，特別適用於化工，化肥行業的管路上，夾套內涵入蒸汽能防止介質結晶。直流式保溫截止閥廣泛應用於石油，化工，冶金，製藥等各類係統中，以輸送常溫下會凝固的高粘度介質。
BJ45W直流式不鏽鋼保溫截止閥結構特點：
1，結構簡單，外型設計獨特。
2，密封麵硬化處理以抗磨損。
3，閥頸軸襯材料具有低摩擦係數，大大地降低扭力和軸麵磨損，以及消除表麵擦傷。
4，閥中腔裝置是由兩件組成，利於快速拆裝及在原地做內部修理。
5，傾斜軸的構造和zui佳流道的形狀，減低流向之變換和減少降壓數。
6，閥座之整體表麵硬化：提供確實的關閉和閥座之長久使用壽命。
7，螺紋蓋：防止卡死和易於裝拆。
8，閥軸填墊裝置：利用滲有碳纖維裂隙的圓環之柔軟石墨做填料，以作zui佳之防漏和經久耐用。
9，往復試驗10000次無故障，性能可靠防止外泄漏。
BJ45W 直流式不鏽鋼保溫截止閥主要性能規範：
型號 | 公稱壓力 PN（MPa） | 試驗壓力（MPa） | 工作溫度（℃） | 適用介質 | 工作蒸汽壓力（MPa） | |
殼體 | 密封（水） | |||||
BJ45W-16P | 1.6 | 2.4 | 1.8 | ≤350 | 硝酸類 | ≤1.0 |
BJ45W-25P | 2.5 | 3.75 | 2.75 | |||
BJ45W-40P | 4.0 | 6.0 | 4.4 | |||
BJ45W-16RL | 1.6 | 2.4 | 1.8 | 醋酸類 尿素類 | ||
BJ45W-25RL | 2.5 | 3.75 | 2.75 | |||
BJ45W-40R | 4.0 | 6.0 | 4.4 | |||

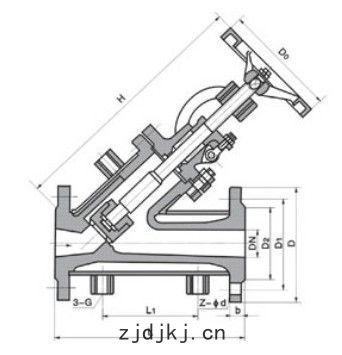

BJ45W直流式不鏽鋼保溫截止閥連接尺寸：
| 公稱壓力PN | 公稱通徑DN | 尺寸 | |||||||||||||
| L | D | D1 | D2 | D3 | B1 | fo | B | D6 | 3-G | Z-Φd | H | H1 | Do | ||
| 2.5 4.0 | 15 | 170 | 105 | 75 | 55 | 35 | 8 | 4 | 16 | 51 | 3/8 | 4-Φ14 | 250 | 262 | 120 |
| 20 | 190 | 115 | 85 | 65 | 42 | 8 | 4 | 16 | 58 | 3/8 | 4-Φ14 | 292 | 308 | 140 | |
| 25 | 210 | 135 | 100 | 78 | 50 | 8 | 4 | 18 | 66 | 3/8 | 4-Φ18 | 340 | 375 | 160 | |
| 32 | 230 | 145 | 110 | 85 | 60 | 8 | 4 | 18 | 76 | 1/2 | 4-Φ18 | 338 | 375 | 160 | |
| 40 | 260 | 160 | 125 | 100 | 72 | 8 | 4 | 20 | 88 | 1/2 | 4-Φ18 | 360 | 386 | 160 | |
| 50 | 300 | 180 | 145 | 120 | 94 | 8 | 4 | 22 | 110 | 1/2 | 8-Φ18 | 410 | 450 | 240 | |
| 65 | 340 | 195 | 160 | 135 | 105 | 8 | 4 | 22 | 121 | 1/2 | 8-Φ18 | 440 | 485 | 240 | |
| 80 | 380 | 230 | 190 | 160 | 128 | 11 | 4.5 | 24 | 150 | 1/2 | 8-Φ23 | 540 | 600 | 280 | |
| 100 | 430 | 270 | 220 | 188 | 154 | 11 | 4.5 | 28 | 176 | 1/2 | 8-Φ25 | 560 | 625 | 320 | |
| 125 | 490 | 300 | 250 | 218 | 182 | 11 | 4.5 | 30 | 204 | 1/2 | 8-Φ25 | 625 | 737 | 360 | |
| 150 | 550 | 330 | 280 | 248 | 212 | 11 | 4.5 | 32 | 204 | 1/2 | 12-Φ25 | 720 | 790 | 360 | |
